图纸参数ZW7-40.5高原型真空断路器

图纸参数ZW7-40.5高原型真空断路器

访问量:1086

厂商性质:生产厂家

更新时间:2020-04-07

描述:图纸参数ZW7-40.5高原型真空断路器主系三相交换50Hz,额定电压为40.5KV的户外高压电器装备,附装弹簧操动机构或电磁操动机构,可以远控电动分、

详细信息

图纸参数ZW7-40.5高原型真空断路器系三相交换50Hz,额定电压为40.5KV的户外高压电器装备,附装弹簧操动机构或电磁操动机构,可以远控电动分、合闸,也可手动储能,手动分、合闸。()计划性能切合GB1984-89《交换高压断路器》国度标准的要求,并满意IEC-56《高压交换断路器》电工委员会标准的要求。

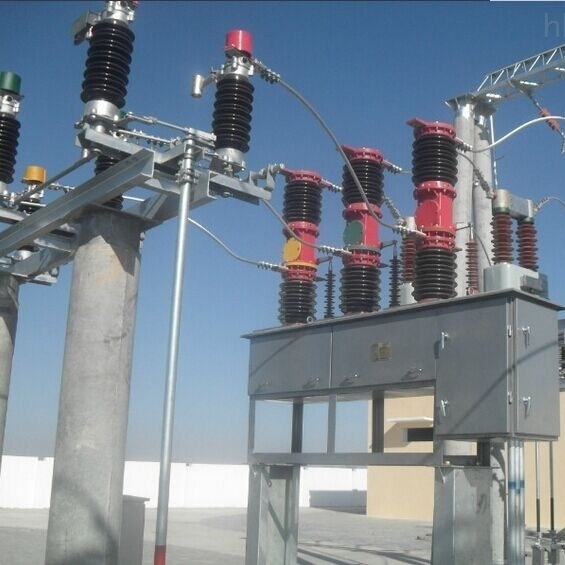

ZW7-40.5型真空断路器,主要用于户外35KV输变电体系的控制与掩护,也实用于城、乡配电网络及工矿企业的正常操纵与短路掩护之用。该产物总体布局为瓷瓶支柱式;上瓷瓶内装真空灭弧式,下瓷瓶为支柱瓷瓶。实用于频仍操纵的场合。并具有密封性好、抗老化、耐高压、不燃烧、利用寿命长,安装维护方便等特点。







图纸参数ZW7-40.5高原型真空断路器型号及含义

Zw7-40.5KV/1250A-31.5KA真空断路器Z代表真空,W代表户外。

Zw7-40.5KV/1250A-31.5KA真空断路器7代表厂家编号,40.5代表额定电压。 Zw7-40.5KV/T1250A-31.5KA真空断路器 T为弹簧操动机构

Zw7-40.5KV/T1250A-31.5KA真空断路器1250A代表额定电流。Zw7-40.5KV/1250A-31.5KA真空断路器31.5KA代表开断。ZW7-40.5/1250-31.5, ZW7-40.5/1600-25, ZW7-40.5/1600-31.5,ZW7-40.5/630-20

ZW7-40.5/630-25,ZW7-40.5/1000-20,ZW7-40.5/1000-25,ZW7-40.5/1250-25 ZW7-40.5/1250-31.5

三、zw7-40.5 高压真空断路器原理

2.2.1 导电回路原理

电流畅过上出线端子引至真空灭弧室静端及动端 , 通过软毗连及电流互感器到下出线端子引出。

2.2.2 举措原理

电磁(或弹簧)操动机构发动连杆,使绝缘拉杆(见图 2 项 11 )上下活动,发动拐臂 8 及拐臂 5 绕轴转动,使得导杆 7 上下活动,实现灭弧室消息触头举行合、分闸举措。

四、zw7-40.5高压真空断路器产物的吊运、安装调试和存放

产物必须处于分闸、合闸弹簧均未储能位置以整机状态运输,运输时应有浅显包装,瓷瓶应有掩护套 , 在运输进程中 , 不得翻转、倾斜,并要采取防震步伐。必要起吊断路器时,必须勾住箱体上的四个起吊螺钉,程度吊起,并包管钢丝绳不要碰到绝缘拉杆和瓷瓶,以免破坏产物。产物如存放,应定期查抄并将机构的开关及接线端子等导电部分涂产业凡士林油,存放室内或棚屋中保管,并保持干燥透风。产物的贮存期为 15~20 年。
